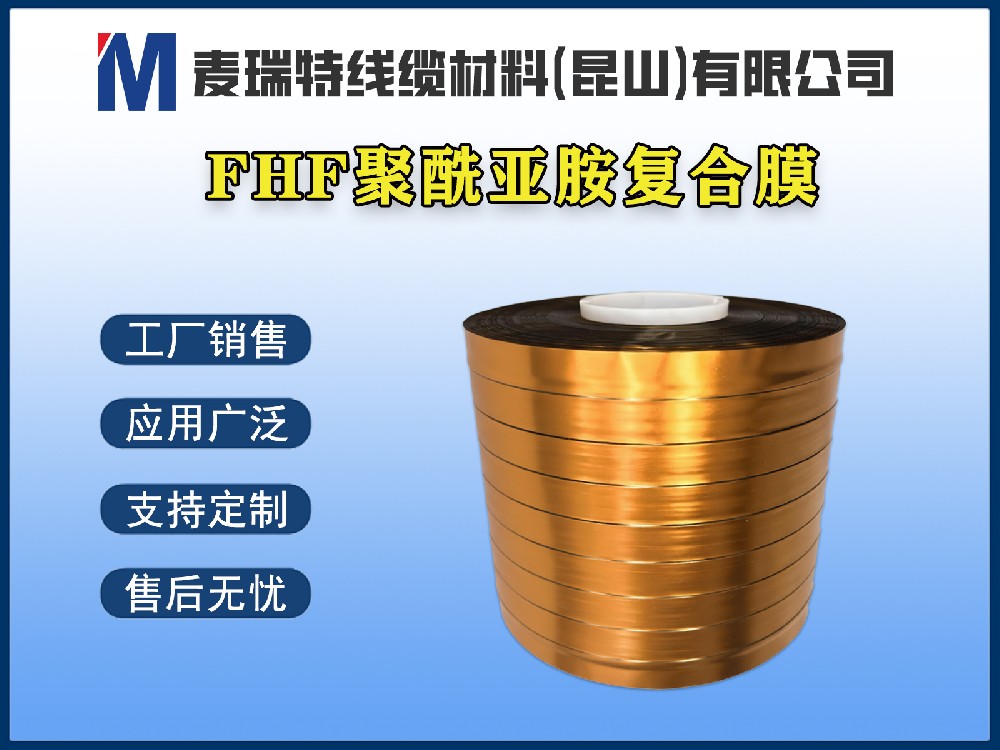

FHF聚酰亚胺复合膜
所属分类： 阻燃绕包材料
产品简介：1. 产品概述 Product Overview产品名称：聚酰亚胺复合膜（单面/双面氟树脂复合）产品型号：FH型 (单面复合)， FHF型 (双面复合)材质结构：FH型：聚酰亚胺薄膜 (PI) + F-46氟树脂 (FEP) 涂层 或 PTFE涂层FHF型：FEP层 + PI层 + FEP层 或 PTFE层 + PI层 + PTFE层 （三明治
咨询热线：180-1269-2858
产品说明
| 1. 产品概述 Product Overview | |||||
| 产品名称：聚酰亚胺复合膜（单面/双面氟树脂复合） | |||||
| 产品型号：FH型 (单面复合)， FHF型 (双面复合) | |||||
| 材质结构： | |||||
| FH型：聚酰亚胺薄膜 (PI) + F-46氟树脂 (FEP) 涂层 或 PTFE涂层 | |||||
| FHF型：FEP层 + PI层 + FEP层 或 PTFE层 + PI层 + PTFE层 （三明治复合结构） | |||||
| 描述：本品是以高性能聚酰亚胺（PI）薄膜为基材，单面或双面涂覆F-46氟树脂（FEP）而成的特种复合薄膜。它完美继承了聚酰亚胺薄膜卓越的耐高低温性、机械强度及电气绝缘性，同时通过FEP层引入了优异的热塑粘合性、耐化学腐蚀性和低表面能。这种复合结构实现了高温下的自粘密封，为高端线缆和电子元件提供了理想的绝缘与封装解决方案。 | |||||
| 主要功能：用作高温电线、电缆、电磁线、柔性扁平电缆（FFC）的绝缘层与封装层；特种电机的槽绝缘；耐高温电子元件的保护与粘合。 | |||||
| 2. 主要应用领域 Main Application Areas | |||||
| 航空航天导线、机器人伺服电机绕组线、高温特种电缆、高频变压器层间绝缘、柔性印刷电路板（FPC）补强与覆盖、汽车电子（发动机舱）、军工电子设备。 | |||||
| 3. 规格与物理机械性能 Specifications & Physical/Mechanical Properties | |||||
| 性能指标 | FH35 | FH50 | FHF38 | FHF40 | FHF50 |
| 总厚度 (μm) | 35±3 | 50±3 | 38±3 | 40±3 | 50±3 |
| PI层厚度 (μm) | 25 | 35 | 25 | 25 | 35 |
| FEP层厚度 (μm) | 10 | 15 | 13 | 15 | 15 |
| 拉伸强度 (MPa) | ≥110 | ≥110 | ≥110 | ≥110 | ≥110 |
| 断裂伸长率 (%) | ≥40 | ≥40 | ≥40 | ≥40 | ≥40 |
| 剥离强度 (F-F面) (N/25mm) | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 |
| 剥离强度 (F-H面) (N/25mm) | ≥4 | ≥4 | ≥4 | ≥4 | ≥4 |
| 4. 电气性能 Electrical Performance | |||||
| 性能指标 | 规格值/要求 | 备注 | |||
| 工频电气强度 | ≥ 150 MV/m | 优异的击穿场强 | |||
| 表面电阻 (200°C) | ≥ 1.0 × 10¹³ Ω | 高温下绝缘性能稳定 | |||
| 体积电阻率 (200°C) | ≥ 1.0 × 10¹⁵ Ω·cm | 极高体积绝缘电阻 | |||
| 相对介电常数 (50Hz) | ≤ 3.9 | 介电性能稳定 | |||
| 介质损耗因数 (50Hz) | ≤ 1.0 × 10⁻³ | 极低的信号损耗 | |||
| 注：电气性能为FH/FHF系列产品的共通要求。 | |||||
| 5. 通用性能 General Properties | |||||
| 耐温性：长期使用温度 -269°C ~ +200°C，短期可达 +300°C（取决于FEP层）。 | |||||
| 耐化学性：耐大多数有机溶剂、酸、碱；PI层不耐强碱，FEP层具有优异的不粘性和耐化学性。 | |||||
| 耐辐射性：优异。 | |||||
| 阻燃性：本产品具有不燃性（PI与FEP均为UL94 V-0级材料）。 | |||||
| 吸湿性：极低。 | |||||
| 6. 其他特性 Other Characteristics | |||||
| 热封（自粘）性能：在高温（通常高于FEP熔点约260°C）和压力下，FEP层可熔化并与自身或其他金属/材料表面粘合，形成密封绝缘层。 | |||||
| 柔韧性：极佳，耐反复弯折。 | |||||
| 表面特性：FEP面光滑，具有不粘性。 | |||||
| 7. 包装与储存 Packaging & Storage | |||||
| 包装形式：卷装，内芯为硬质塑料管。 | |||||
| 卷芯内径：76 ± 1 mm 或52 ± 1 mm。 | |||||
| 宽度规格：可根据客户要求分切，最小宽度2mm，公差 ±0.1 mm。 | |||||
| 标识：每卷产品注明：产品名称、型号、规格（厚度×宽度）、批号、生产日期、制造商名称。 | |||||
| 保质期：自生产之日起12个月。 | |||||
