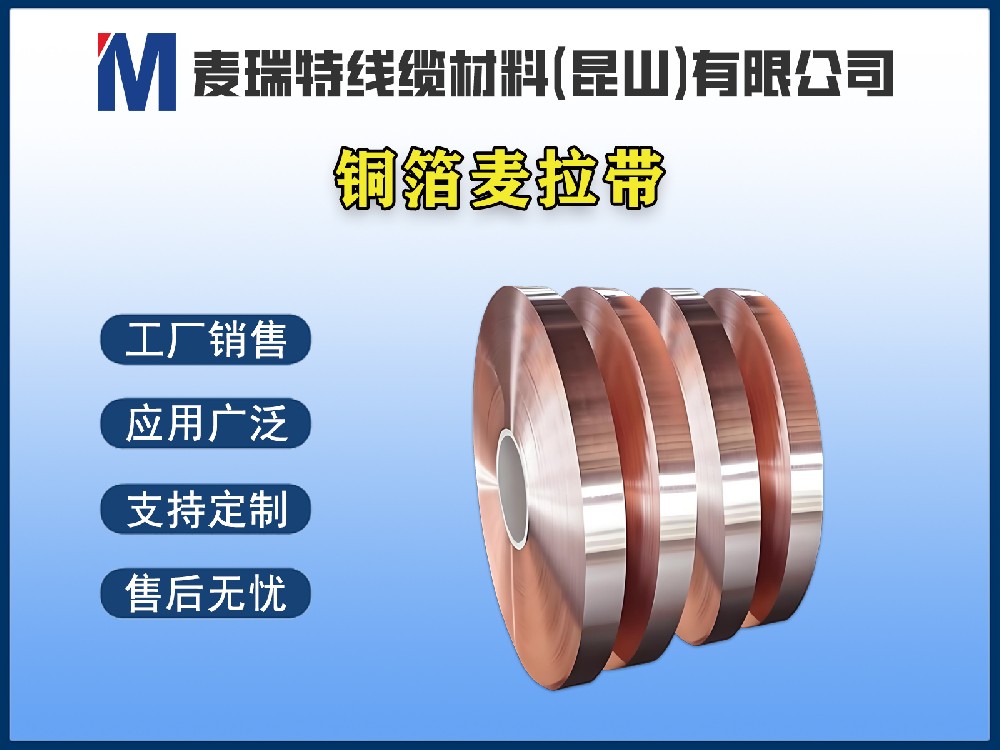

铜箔麦拉带
所属分类： 屏蔽绕包材料
产品简介：1. 产品概述 Product Overview产品名称：铜箔麦拉带 / 铜塑复合带 / 聚酯薄膜覆铜带英文名称：Copper Foil Mylar Tape / Copper Laminated PET Tape材质结构：电解/压延铜箔 (Cu) + 聚酯薄膜 (PET)结构形式：两层复合结构（Cu/PET）描述：本产品是由高导电性铜箔与高性能聚酯薄膜（PET）通过精密热压复合工艺制成的金属化复
咨询热线：180-1269-2858
产品说明
| 1. 产品概述 Product Overview | ||||||||||||
| 产品名称：铜箔麦拉带 / 铜塑复合带 / 聚酯薄膜覆铜带 | ||||||||||||
| 英文名称：Copper Foil Mylar Tape / Copper Laminated PET Tape | ||||||||||||
| 材质结构：电解/压延铜箔 (Cu) + 聚酯薄膜 (PET) | ||||||||||||
| 结构形式：两层复合结构（Cu/PET） | ||||||||||||
| 描述：本产品是由高导电性铜箔与高性能聚酯薄膜（PET）通过精密热压复合工艺制成的金属化复合带。它集成了铜优异的导电性、电磁屏蔽性与PET薄膜卓越的电气绝缘性、机械强度和柔韧性。是一种用于电磁屏蔽（EMI）和信号传输的理想材料。 | ||||||||||||
| 主要功能：用于电缆的电磁屏蔽层、敏感电子线路的包裹屏蔽、柔性线路板（FPC）的导线及屏蔽层，以及需要接地和屏蔽的电子元器件。 | ||||||||||||
| 2. 主要应用领域 Main Application Areas | ||||||||||||
| 各类屏蔽电缆：高速数据线、同轴电缆、工业总线电缆 | ||||||||||||
| 线束总成：汽车线束、设备线束的屏蔽包裹 | ||||||||||||
| 变压器屏蔽包裹：高频变压器、开关电源屏蔽 | ||||||||||||
| 电子设备EMI屏蔽：手机、电脑、平板等内部电磁屏蔽 | ||||||||||||
| 柔性印刷电路板（FPC）：导线层及屏蔽层 | ||||||||||||
| 射频元件：RF连接线、天线馈线屏蔽 | ||||||||||||
| 3. 规格与物理机械性能 Specifications & Physical/Mechanical Properties | ||||||||||||
| 性能指标 | 规格值/要求 | |||||||||||
| 总厚度(μm) | 12 | 14 | 16 | 20 | 25 | 30 | 33 | 35 | 40 | 45 | 50 | 103 |
| 铜箔厚度(μm) | 4 | 4 | 6 | 6 | 9 | 15 | 18 | 20 | 18 | 20 | 25 | 25 |
| PET厚度(μm) | 6 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 20 | 23 | 23 | 75 |
| 伸长率(±10%) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| 抗张强度(MPa) | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 |
| 基重(g/m²) | 49±5 | 55±6 | 64±6 | 78±8 | 85±9 | 91±9 | 95±10 | 98±10 | 107±11 | 116±12 | 124±12 | 225±20 |
| 剥离强度(N/cm) ≥ | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| 注：总厚度 = 铜箔厚度 + PET厚度。基重按铜密度8.9 g/cm³、PET密度1.4 g/cm³计算。铜箔可做双面，其他厚度组合可接受定制。 | ||||||||||||
| 4. 电气与屏蔽性能 Electrical & Shielding Performance | ||||||||||||
| 性能指标 | 规格值/要求 | |||||||||||
| 表面电阻(Ω/sq) | ≤ 0.02 | |||||||||||
| 体积电阻率(Ω·cm) | ≤ 1.7 × 10⁻⁶ | |||||||||||
| 电磁屏蔽效能(dB) | ≥ 70（30MHz-1.5GHz） | |||||||||||
| 介电强度（PET层） | ≥ 100 kV/mm | |||||||||||
| 5. 通用性能 General Properties | ||||||||||||
| 性能指标 | 规格值/要求 | 备注 | ||||||||||
| 耐温性 | -40°C ~ +105°C | PET层限制，短期可达+125°C | ||||||||||
| 耐化学性 | 良好 | PET耐大多数溶剂和弱酸碱 | ||||||||||
| 防潮性 | 优异 | PET层提供良好防潮 | ||||||||||
| 阻燃性 | UL94 V-0 | 可定制更高阻燃等级 | ||||||||||
| 注：铜层需注意防氧化防腐蚀。 | ||||||||||||
| 6. 其他特性 Other Characteristics | ||||||||||||
| 外观：铜面光亮、平整，无针孔、裂纹、污渍；PET面透明或半透明，均匀光滑。 | ||||||||||||
| 颜色：铜箔面铜本色；PET面透明（标准），可定制蓝色、绿色等颜色。 | ||||||||||||
| 柔韧性：极佳，适用于需要动态弯曲的线缆和FPC。 | ||||||||||||
| 加工性：可进行冲压、弯折、焊接等二次加工。 | ||||||||||||
| 复合牢度：铜箔与PET层间结合牢固，无分层现象。 | ||||||||||||
| 7. 包装与储存 Packaging & Storage | ||||||||||||
| 包装形式：卷装，内衬防潮塑料袋密封，外用纸箱或缠绕膜固定。 | ||||||||||||
| 卷芯内径：76 ± 1 mm 或 52 ± 1 mm（可定制），最大外径：≤ 600 mm。 | ||||||||||||
| 卷带宽度：可根据客户要求分切，最小宽度2mm，公差 ±0.1 mm。 | ||||||||||||
| 标准长度：1000m ~ 4000m/卷（可定制）。 | ||||||||||||
| 标识：注明产品名称、规格（铜厚+PET+总厚）、颜色、宽度、长度、批号、生产日期及厂家信息。 | ||||||||||||
| 储存条件：应储存在阴凉、干燥、清洁的库房内，避免阳光直射及与化学品接触。 | ||||||||||||
| 保质期：自生产之日起12个月。 | ||||||||||||
