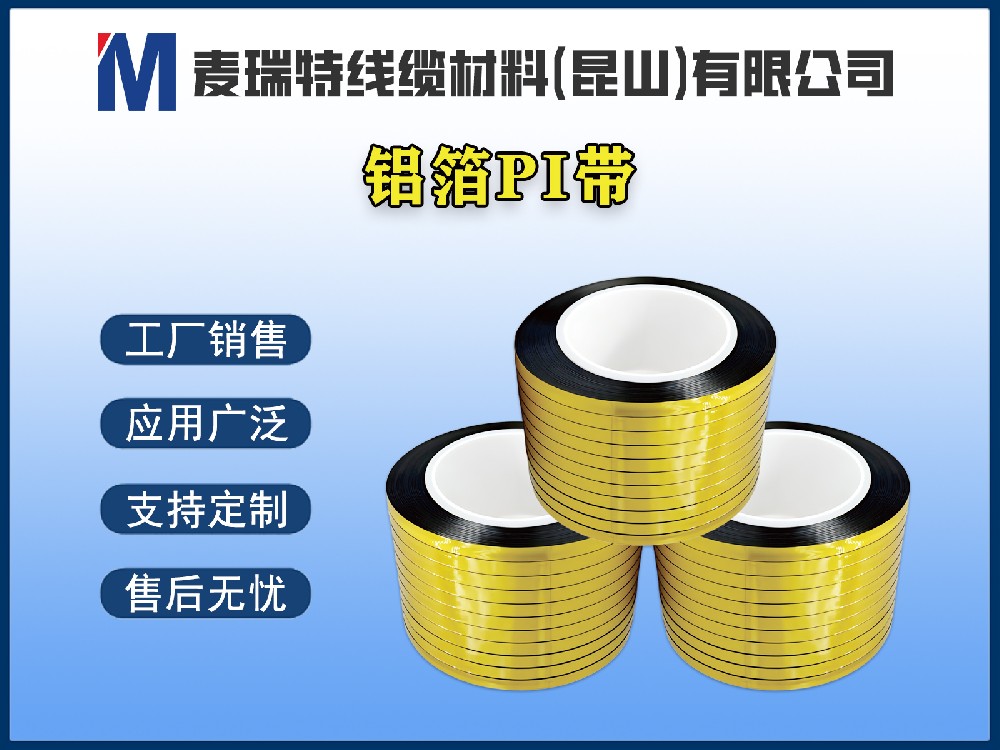

铝箔PI复合膜
所属分类： 屏蔽绕包材料
产品简介：1. 产品概述 Product Overview产品名称：铝箔PI复合膜英文名称：Aluminum Foil Polyimide Composite Tape / PI/Al Composite Film材质结构：铝箔 (Al) + 聚酰亚胺薄膜 (PI)结构形式：两层复合结构（PI/Al）描述：本产品是由高纯度铝箔与聚酰亚胺薄膜（PI）经精密复合工艺制成的两层结构铝塑复合带。产
咨询热线：180-1269-2858
产品说明
| 1. 产品概述 Product Overview | ||||
| 产品名称：铝箔PI复合膜 | ||||
| 英文名称：Aluminum Foil Polyimide Composite Tape / PI/Al Composite Film | ||||
| 材质结构：铝箔 (Al) + 聚酰亚胺薄膜 (PI) | ||||
| 结构形式：两层复合结构（PI/Al） | ||||
| 描述：本产品是由高纯度铝箔与聚酰亚胺薄膜（PI）经精密复合工艺制成的两层结构铝塑复合带。产品兼具铝箔优异的电磁屏蔽性、防潮性、阻隔性和PI薄膜优异的耐高低温性、电气绝缘性、耐辐射性、机械强度。复合层间结合牢固，加工性能优良。 | ||||
| 主要功能：用于通信电缆、高频数据传输线、航空航天导线的电磁屏蔽层、防潮层、绝缘层，对缆芯提供可靠的屏蔽、防潮和绝缘保护。 | ||||
| 2. 主要应用领域 Main Application Areas | ||||
| 高速数据传输线缆：QSFP、SFP等服务器内外连接线、高频高速传输线缆的屏蔽层 | ||||
| 航空航天导线：高温线缆绝缘与屏蔽、航天器内部连接线 | ||||
| 通信设备：5G基站高频信号屏蔽、光模块热管理 | ||||
| 电子设备：柔性电路板（FPC）屏蔽层或补强材料、手机/电脑内部电磁屏蔽 | ||||
| 工业设备：电机、变压器绕组绝缘、高温传感器保护 | ||||
| 锂电池：电池电极保护、高温绝缘 | ||||
| 3. 规格与物理机械性能 Specifications & Physical/Mechanical Properties | ||||
| 性能指标 | 规格值/要求 | |||
| 总厚度(μm) | 22 | 35 | 25 | 38 |
| 铝箔厚度(μm) | 7 | 7 | 9 | 9 |
| PI厚度(μm) | 12 | 25 | 12 | 25 |
| 伸长率(±10%) | 30 | 30 | 30 | 30 |
| 抗张强度(MPa) | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 |
| 基重(g/m²) | 38±5 | 58±6 | 42±5 | 62±6 |
| 剥离强度(N/cm) ≥ | 6.3 | 6.3 | 6.3 | 6.3 |
| 注1：总厚度 = 铝箔厚度 + PI厚度 + 胶层厚度（胶层约0.003-0.005mm），总厚度为理论估算值，实际以实测为准。 | ||||
| 注2：基重按铝箔密度2.70 g/cm³、PI密度1.42 g/cm³、胶层密度1.0 g/cm³估算。 | ||||
| 4. 电气与屏蔽性能 Electrical & Shielding Performance | ||||
| 性能指标 | 规格值/要求 | |||
| 表面电阻(Ω/sq) | ≤ 0.1 | |||
| 体积电阻率(Ω·cm) | ≥ 1 × 10¹⁵ | |||
| 电磁屏蔽效能(dB) | ≥ 70（根据铝箔厚度有所不同） | |||
| 介电强度（PI层） | ≥ 150 kV/mm | |||
| 5. 通用性能 General Properties | ||||
| 性能指标 | 规格值/要求 | 备注 | ||
| 长期耐温性 | -269°C ~ +200°C（长期） | PI层提供优异耐温性能 | ||
| 短期耐温性 | +400°C（短期） | PI层提供优异耐温性能 | ||
| 耐化学性 | 优异 | 耐大多数溶剂、油脂、弱酸弱碱 | ||
| 耐辐射性 | 优异 | 适用于核电站、航天等辐射环境 | ||
| 防潮性 | 优异 | 铝箔层提供100%水汽阻隔 | ||
| 阻燃性 | UL94 V-0 | 不燃材料 | ||
| 6. 其他特性 Other Characteristics | ||||
| 外观：PI面金黄色/琥珀色，光滑平整；铝箔面银白色/铝本色，光洁平整，无针孔、裂纹、氧化斑点。 | ||||
| 颜色：PI面金黄色（标准）；铝箔面铝本色。 | ||||
| 柔韧性：良好，适用于绕包、纵包等加工方式。 | ||||
| 针孔数：铝箔层针孔数极少，符合相关电缆标准要求。 | ||||
| 复合牢度：铝箔与PI层间结合牢固，无分层现象。 | ||||
| 7. 包装与储存 Packaging & Storage | ||||
| 包装形式：卷装，内衬防潮塑料袋密封，外用纸箱或缠绕膜固定。 | ||||
| 卷芯内径：76 ± 1 mm 或 52 ± 1 mm（可定制），最大外径：≤ 600 mm。 | ||||
| 卷带宽度：可根据客户要求分切，最小宽度2mm，公差 ±0.1 mm。 | ||||
| 标识：注明产品名称、规格、颜色、宽度、长度、批号、生产日期及厂家信息。 | ||||
| 储存条件：应储存在阴凉、干燥、清洁的库房内，避免阳光直射及与化学品接触。 | ||||
| 保质期：自生产之日起12个月。 | ||||
