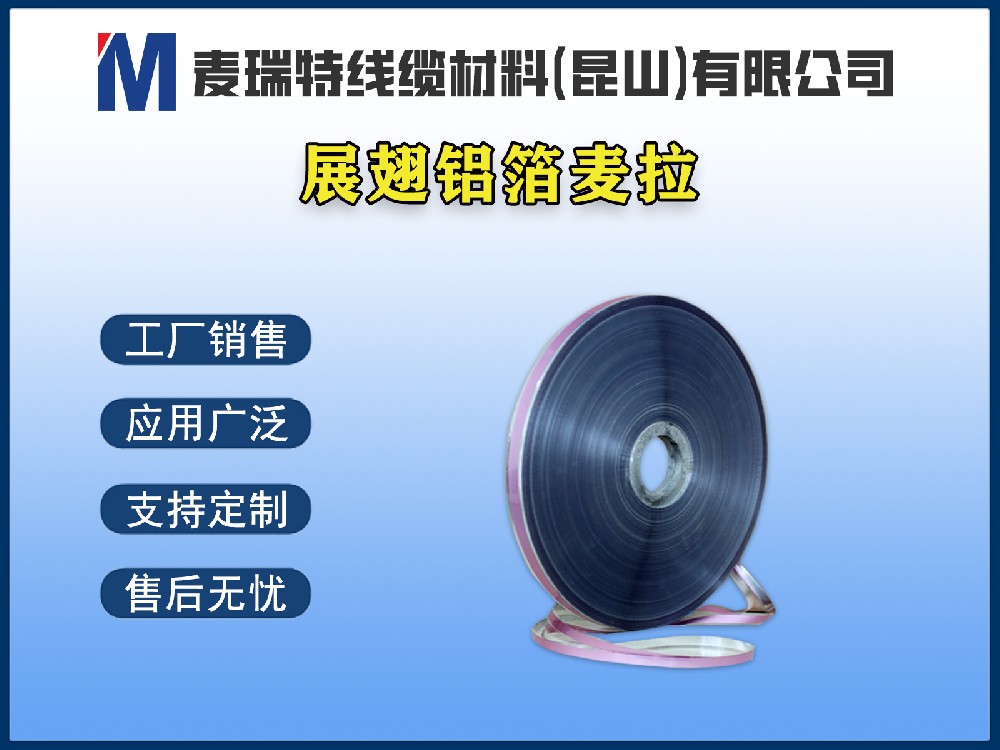

展翅铝箔麦拉带
所属分类： 屏蔽绕包材料
产品简介：1. 产品概述 Product Overview产品名称：展翅铝箔麦拉带（蝶翼铝箔麦拉带）英文名称：Extended-wing Aluminum Foil Mylar Tape / Butterfly Aluminum Foil Mylar Tape材质结构：铝箔 (Al) + 聚酯薄膜 (PET) + 聚酯薄膜 (PET)结构形式：三层非对称复合结构（铝箔麦拉带与较宽麦拉膜二次复合）描述：本产
咨询热线：180-1269-2858
产品说明
| 1. 产品概述 Product Overview | ||||
| 产品名称：展翅铝箔麦拉带（蝶翼铝箔麦拉带） | ||||
| 英文名称：Extended-wing Aluminum Foil Mylar Tape / Butterfly Aluminum Foil Mylar Tape | ||||
| 材质结构：铝箔 (Al) + 聚酯薄膜 (PET) + 聚酯薄膜 (PET) | ||||
| 结构形式：三层非对称复合结构（铝箔麦拉带与较宽麦拉膜二次复合） | ||||
| 描述：本产品是将已分条的铝箔麦拉带与较宽的聚酯薄膜（PET）经精密二次复合工艺制成的特殊结构铝塑复合带。产品中心部分为铝箔麦拉复合结构（铝箔+PET），两侧延伸出较宽的聚酯薄膜“翅膀”，形成独特的展翅结构。这种设计兼具铝箔优异的电磁屏蔽性和PET薄膜良好的电气绝缘性、柔韧性，同时侧边延伸的薄膜提供了可靠的绝缘密闭效果。 | ||||
| 主要功能：用于高频线缆的电磁屏蔽层，特别适用于需要外披覆绝缘的干扰屏蔽场合，侧边延伸的薄膜提供可靠的绝缘密闭效果。可一次绕包成型替代传统铝箔麦拉与聚酯带分两次绕包的工艺，大幅减少操作工序，降低不良率。 | ||||
| 2. 主要应用领域 Main Application Areas | ||||
| 高频线材：DVI、HDMI、DP、RGB等高频线材的必需材料 | ||||
| 对绞线/复合线：多导体线材的干扰遮蔽，如控制线材、计算机用线及信号传输线材 | ||||
| 通信电缆：高频通信、电子等电线电缆之EMI屏蔽包材 | ||||
| 3. 规格与物理机械性能 Specifications & Physical/Mechanical Properties | ||||
| 性能指标 | 规格值/要求 | |||
| 总厚度 (μm) | 37 | 40 | 39 | 42 |
| 铝箔厚度 (μm) | 7 | 7 | 9 | 9 |
| 麦拉厚度1 (μm) | 12 | 12 | 12 | 12 |
| 麦拉厚度2 (μm) | 12 | 15 | 12 | 15 |
| 宽度规格 (mm) | 6+9 | 8+11 | 8+11 | 10+14 |
| 伸长率 (%) | ≥35 | ≥35 | ≥35 | ≥35 |
| 抗张强度 (MPa) ≥ | 73.5 | 73.5 | 73.5 | 73.5 |
| 基重 (g/m²) | 63±6 | 63±6 | 80±8 | 80±8 |
| 电阻 (Ω·μ·m) ≤ | 3800 | 5000 | 3800 | 5000 |
| *注：宽度规格中“6+9mm”表示铝箔部分宽度6mm，延伸麦拉部分宽度9mm。其他规格依此类推。* | ||||
| 4. 电气与屏蔽性能 Electrical & Shielding Performance | ||||
| 性能指标 | 规格值/要求 | |||
| 表面电阻 (Ω/sq) | ≤ 0.1 | |||
| 屏蔽效能 (dB) | ≥ 70（1-100MHz范围内） | |||
| 5. 通用性能 General Properties | ||||
| 性能指标 | 规格值/要求 | 备注 | ||
| 耐温性 | -40°C ~ +150°C | 长期使用温度 | ||
| 耐化学性 | 良好 | 耐大多数溶剂、油脂、弱酸弱碱 | ||
| 防潮性 | 优异 | 铝箔层提供100%水汽阻隔 | ||
| 6. 其他特性 Other Characteristics | ||||
| 外观：中心铝箔部分平整光洁，两侧麦拉膜透明均匀，无杂质、孔洞或机械损伤。 | ||||
| 颜色：铝本色/蓝色/银色（标准）；可定制红色、绿色、金色、浅蓝色、紫红色等颜色。 | ||||
| 柔韧性：良好，适用于高速绕包加工。 | ||||
| 工艺优势：可一次绕包成型，替代传统铝箔麦拉与聚酯带分两次绕包的工艺，大幅减少操作工序，降低约20%的不良率。 | ||||
| 7. 包装与储存 Packaging & Storage | ||||
| 包装形式：卷装，内衬防潮塑料袋密封，外用纸箱固定。 | ||||
| 卷芯内径：76 ± 1 mm 或 52 ± 1 mm（可定制），最大外径：≤ 600 mm。 | ||||
| 铝箔面光洁、平整，无针孔、裂纹、污渍； | ||||
| PET面透明或半透明，均匀光滑 | ||||
| 标识：注明产品名称、规格、颜色、宽度、长度、批号、生产日期及厂家信息。 | ||||
| 储存条件：应储存在阴凉、干燥、清洁的库房内，避免阳光直射及与化学品接触。 | ||||
| 保质期：自生产之日起12个月。 | ||||
